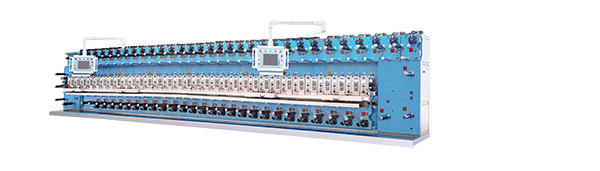

32工位旋转模切机

主要性能特点：

l 具有自主知识产权的模切专用控制器，采用国际先进工业级64位4核ARM+DSP处理器、多CPU并行运算控制及时钟同步技术、自学习多轴交叉耦合控制技术，避免串行通讯列队延迟对控制精度的影响，64轴控制周期可以达到500μS；

l 支持256通道高速接口，能够配合我司自主开发的专用视觉控制系统，实现多组视觉信息在线检测和信息反馈；

l 具备模切专用功能指令库，能够快速响应客户特殊定制工艺及特殊功能开发；

l 操作系统：工控人机交互操作系统，配两套15寸触显，操作简单、方便、灵活，工位另配有独立操作盒；

l 自主研发的控制系统，功能可定向开发；

l 专用的模切同步控制系统，同步周期短，响应快；

l 具有工艺参数存储功能，调用灵活；

l 最高速度60米/分钟；

l 最大入料宽幅250mm；

l 每套模切工位均由单独的伺服系统驱动，实现各工位独立启、停、正转、反转、同步、比例、微调等功能；

l 每套料轴均由单独的伺服系统驱动，通用于收料、放料、改变方向、拟人化启动；

l 具有纠偏功能：能实现主入料轴Y方向自动调整；

l 独立式调刀装置，更便于刀轴的位置调整；

l 计片、计米报警停机功能，能够按设定数量自动控制设备停止；

l 各收、放料轴可分别选择自动恒张力控制或恒转矩控制模式；

l 断料报警停机功能，料轴材料用完或断料后控制设备自动停机，防止料头卷入设备；

l 各收放料轴均配有一键式启动/停止按钮，更便于操作人员换料作业；

l 具有异步功能：实现小片贴大片，多片分组裁断，有效节约成本；

l 具有自由式双速系统功能：能够一台设备同时生产两种不同速度要求的产品，刀座选择速度可任意组合。提高设备利用率，实现更多复杂工艺；

l 具有自动套准功能：能实现按照设定尺寸自动套准，套位精准；

l 具有定长套切功能：能够实现自由定点套切、产品等间距排列、避让片材断点等用途；提高材料利用率，降低成本；

l 批次记录功能；

l AB刀交替套切功能；

l Z-CAM功能；

l 跟随功能；

l 预置卷径报警系统

l 具有除静电功能：能实现去除材料上的静电；（可选）

l 具有安全保护功能：能实现接近设备危险区域自动停止运行，最大限度保护人身安全；（可选）

l 具有CCD自动检测套准功能：能实现CCD自动检测和微调，实现高效自动化。（可选）

l 配合CCD应用喷码机标废功能（可选）

l 可配滑动操作盒（可选）

l 支持安装我公司首创自主开发的CMS管理系统；（可选）

l 无线数显模具压力预警系统；（可选）

l 语音预警系统；（可选）

l 外部信号暂停功能；（可选）

l 低气压预警系统；（可选）

l 料轴Y向手动调整系统；（可选）

l 料轴Y向自动调整系统；（可选）

l 收集码垛系统；（可选）

l 厚度检测系统；（可选）

主要技术参数：

1. 型号 N3256250

2. 材料形式 卷状

3. 最大入料宽幅 250mm

4. 最高速度 60米/分钟

5. 额定功率 90KW

6. 额定电压 380V±10%

7. 外形尺寸 11200 X 1420 X 2460mm(含垫铁，运行灯）

8. 整机重量 14吨
