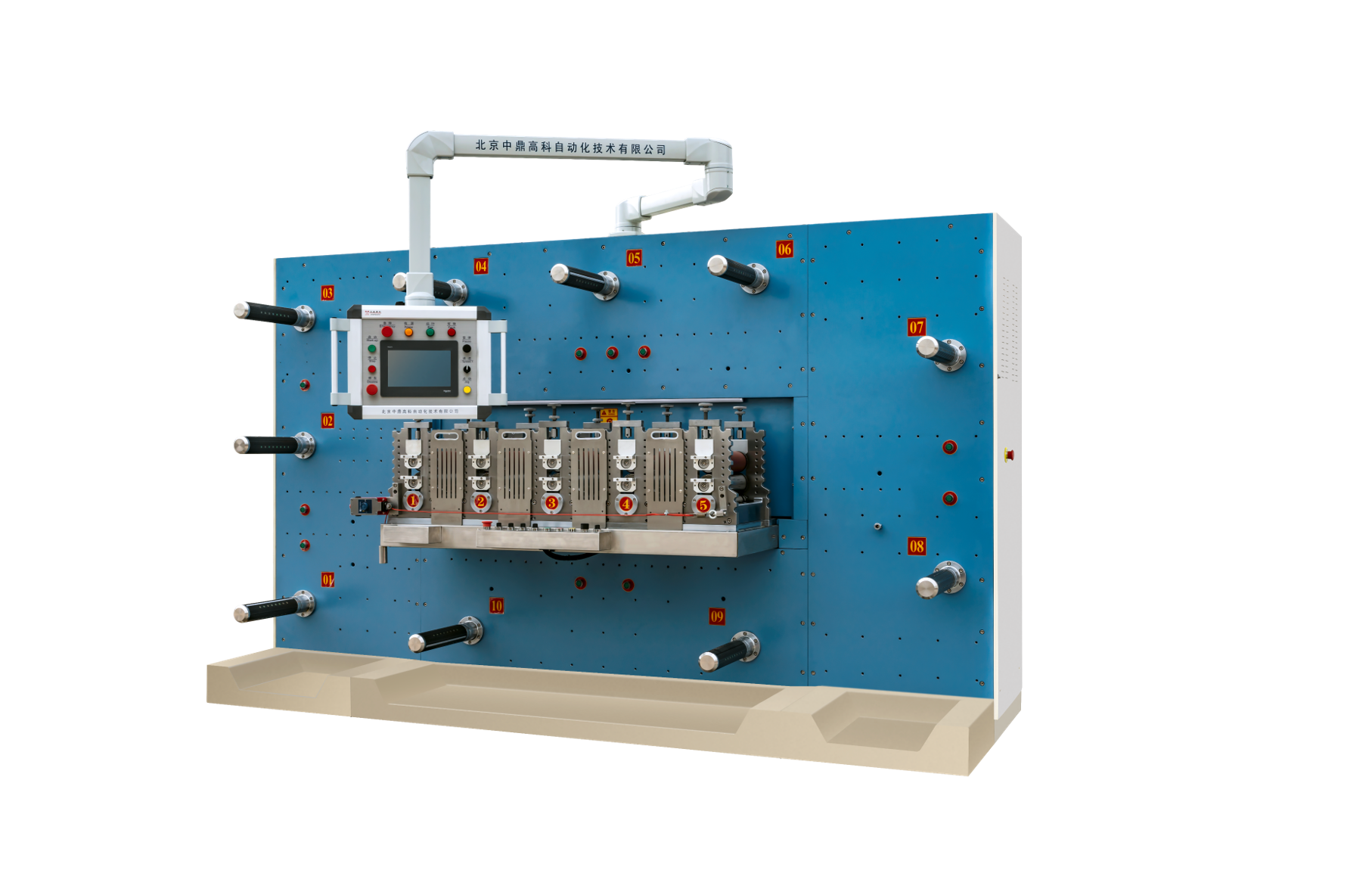

N系列5工位旋转模切机

主要性能特点：

1. 具有自主知识产权的模切专用控制器，采用国际先进工业级64位4核ARM+DSP处理器、多CPU并行运算控制及时钟同步技术、自学习多轴交叉耦合控制技术，避免串行通讯列队延迟对控制精度的影响，64轴控制周期可以达到500μS；

2. 支持256通道高速接口，能够配合我司自主开发的专用视觉控制系统，实现多组视觉信息在线检测和信息反馈；

具备模切专用功能指令库，能够快速响应客户特殊定制工艺及特殊功能开发；

1. 操作系统：为10寸触摸屏，操作简单、方便、灵活；

2. 自主研发的控制系统，功能可定向开发；

3. 专用的模切同步控制系统，同步周期短，响应快；

4. 具有工艺参数存储功能，调用灵活；

5. 最高速度60米/分钟；

6. 最大入料宽幅250mm

7. 每套模切工位均由单独的伺服系统驱动，实现各工位独立启、停、正转、反转、同步、比例、微调等功能；

8. 每套料轴均由单独的伺服系统驱动，通用于收料、放料、改变方向、拟人化启动；

9. 计片报警停机功能，能够按设定数量自动控制设备停止；

10. 各收、放料轴可分别选择自动恒张力控制或恒转矩控制模式；

11. 断料报警停机功能，料轴材料用完或断料后控制设备自动停机，防止料头卷入设备；

12. 具有纠偏功能：能实现主入料轴Y方向自动调整；(可选)

13. 具有自动套准功能：能实现按照设定尺寸自动套准，套位精准；（可选）

14. 批次记录功能；

15. AB刀交替套切功能；

16. Z-CAM功能；

17. 跟随功能；

18. 预置卷径报警系统

19. 具有除静电功能：能实现去除材料上的静电；（可选）

20. 具有安全保护功能：能实现接近设备危险区域自动停止运行，最大限度保护人身安全；（可选）

21. 具有CCD自动检测套准功能：能实现CCD自动检测和微调，实现高效自动化；（可选）

22. 配合CCD应用喷码机标废功能；（可选）

23. 可配滑动操作盒；（可选）

24. 支持安装我公司首创自主开发的CMS管理系统；（可选）

25. 无线数显模具压力预警系统；（可选）

26. 语音预警系统；（可选）

27. 外部信号暂停功能；（可选）

28. 低气压预警系统；（可选）

29. 料轴Y向手动调整系统；（可选）

30. 料轴Y向自动调整系统；（可选）

主要技术参数：

1. 型号 N0510250 N0510350 N0510450 N0510550 N0510650

2. 材料形式卷状卷状卷状卷状卷状

3. 最大入料宽幅 250mm 350mm 450mm 550mm 650mm

4. 最高速度 60米/分钟 60米/分钟 60米/分钟 60米/分钟 60米/分钟

5. 额定功率 15KW 15KW 27KW 35KW 35KW

6. 额定电压 380V±10%380V±10%380V±10%380V±10%380V±10%

7. 外形尺寸 3260X1300 X2360mm (L*W*H)（含垫铁，运行灯）

3260X1400 X2360mm (L*W*H)（含垫铁，运行灯）

4020X1750 X2500mm (L*W*H)（含垫铁，运行灯）

4020X1750 X2600mm (L*W*H)（含垫铁，运行灯）

4140X2030 X2570mm (L*W*H)（含垫铁，运行灯）

8. 整机重量 3 吨 3.3吨 6.5吨 5.6吨 5.7吨
