N系列旋转模切设备

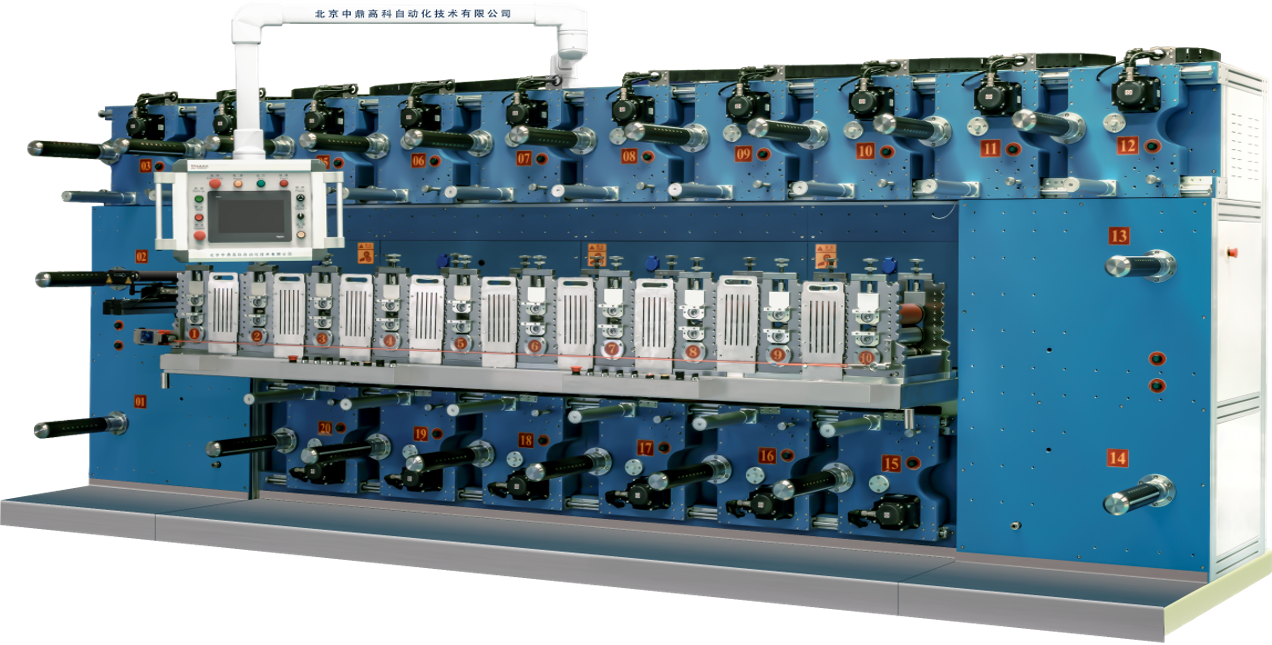

10工位旋转模切机

     发布日期:2020-08-25


主要性能特点:

1. 具有自主知识产权的模切专用控制器,采用国际先进工业级64位4核ARM+DSP处理器、多CPU并行运算控制及时钟同步技术、自学习多轴交叉耦合控制技术,避免串行通讯列队延迟对控制精度的影响,64轴控制周期可以达到500μS;

2. 支持256通道高速接口,能够配合我司自主开发的专用视觉控制系统,实现多组视觉信息在线检测和信息反馈;

具备模切专用功能指令库,能够快速响应客户特殊定制工艺及特殊功能开发;

1. 操作系统:为10寸触摸屏,操作简单、方便、灵活,工位另配有独立操作盒;

2. 自主研发的控制系统,功能可定向开发;

3. 专用的模切同步控制系统,同步周期短,响应快;

4. 具有工艺参数存储功能,调用灵活;

5. 最高速度60米/分钟;

6. 最大入料宽幅250mm;

7. 每套模切工位均由单独的伺服系统驱动,实现各工位独立启、停、正转、反转、同步、比例、微调等功能;

8. 每套料轴均由单独的伺服系统驱动,通用于收料、放料、改变方向、拟人化启动;

9. 具有纠偏功能:能实现主入料轴Y方向自动调整;

10. 独立式调刀装置,更便于刀轴的位置调整;

11. 计片、计米报警停机功能,能够按设定数量自动控制设备停止;

12. 各收、放料轴可分别选择自动恒张力控制或恒转矩控制模式;

13. 断料报警停机功能,料轴材料用完或断料后控制设备自动停机,防止料头卷入设备;

14. 各收放料轴均配有一键式启动/停止按钮,更便于操作人员换料作业;

15. 具有异步功能:实现小片贴大片,多片分组裁断,有效节约成本;

16. 具有自由式双速系统功能:能够一台设备同时生产两种不同速度要求的产品,刀座选择速度可任意组合,提高设备利用率;

17. 具有自动套准功能:能实现按照设定尺寸自动套准,套位精准;

18. 具有定长套切功能:能够实现自由定点套切、产品等间距排列、避让片材断点等用途;提高材料利用率,降低成本;

19. 批次记录功能;

20. AB刀交替套切功能;

21. Z-CAM功能;

22. 跟随功能;

23. 预置卷径报警系统

24. 具有除静电功能:能实现去除材料上的静电;(可选)

25. 具有安全保护功能:能实现接近设备危险区域自动停止运行,最大限度保护人身安全;(可选)

26. 具有CCD自动套准功能:能实现CCD自动检测和微调,实现高效自动化(可选)

27. 可配滑动操作盒;(可选)

28. 支持安装我公司首创自主开发的CMS管理系统;(可选)

29. 无线数显模具压力预警系统;(可选)

30. 语音预警系统;(可选)

31. 外部信号暂停功能;(可选)

32. 低气压预警系统;(可选)

33. 料轴Y向手动调整系统;(可选)

34. 料轴Y向自动调整系统;(可选)

35. 收集码垛系统;(可选)

36. 厚度检测系统;(可选)

主要技术参数:

1. 型号 N1020250 N1020350 N1020450 N1020550 N1020650

2. 材料形式卷状卷状卷状卷状卷状

3. 最大入料宽幅250mm 350mm 450mm 550mm 650mm

4. 最高速度 60米/分钟 60米/分钟 60米/分钟 60米/分钟 60米/分钟

5. 额定功率30KW  30KW 53KW 70KW 70KW

6. 额定电压 380V±10%380V±10%380V±10%380V±10%380V±10%

7. 外形尺寸 4660X1420X2460mm (L*W*H)(含垫铁,运行灯)

4660X1520X2460mm (L*W*H)(含垫铁,运行灯)

6470X1750X2500mm (L*W*H)(含垫铁,运行灯)

6470X1750X2600mm (L*W*H)(含垫铁,运行灯)

6790X2030X2570mm (L*W*H)(含垫铁,运行灯)

8. 整机重量 4.84吨 5.5吨 8.7吨 11.2吨 11.4吨
